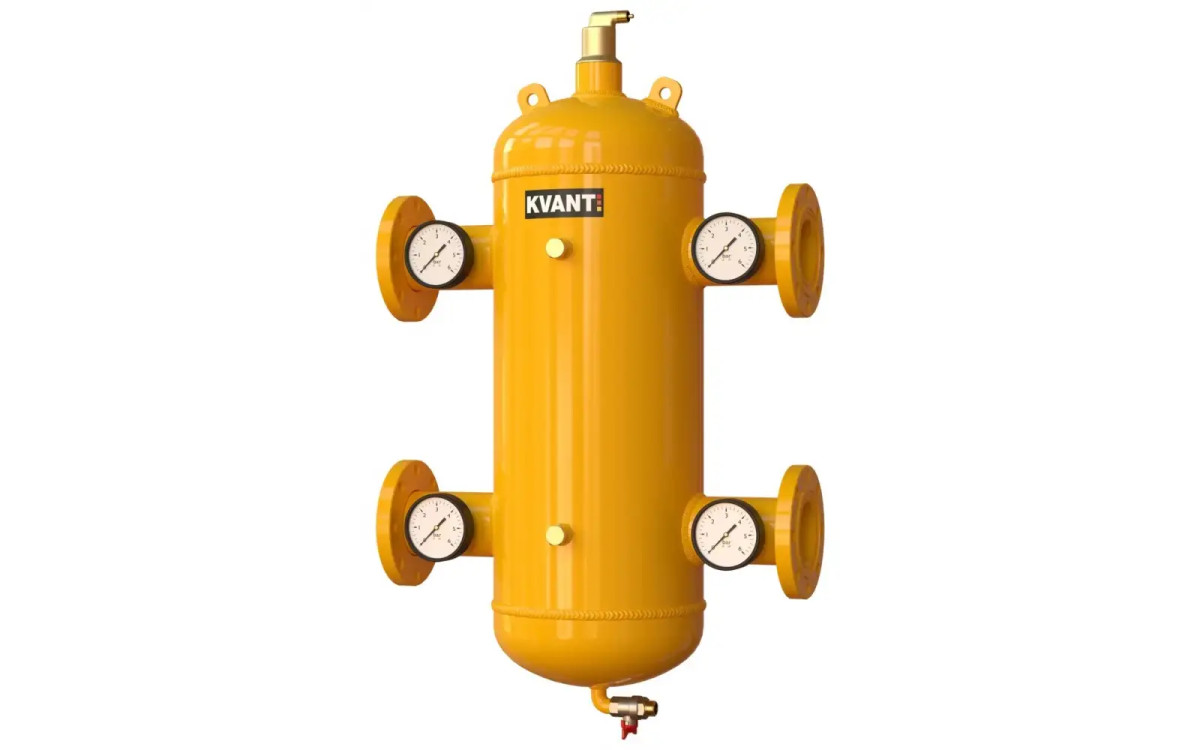

Гідрострілка сепаратор TRF.M-150 фланц. з магнітним уловлювачем Ду150 з манометром AirDiRT

Багатофункціональний гідравлічний розділювач (гідрострілка) преміальної серії AirDirt TRF.M від KVANT — це передовий комбінований пристрій промислового класу, що об'єднує в одному корпусі чотири інженерних рішення: гідравлічне балансування контурів, деаерацію, видалення шламу та глибоке магнітне очищення теплоносія. Великогабаритна модифікація Ду150 розроблена для інтеграції в розподільчі вузли, центральні теплові пункти (ЦТП), потужні модульні котельні та системи кліматизації зі стандартною швидкістю потоку рідини до 1,5 м/с.

Завдяки інтеграції потужного неодимового магнітного блоку («M»), пристрій не тільки забезпечує абсолютную динамічну незалежність роботи насосів первинного (котлового) та вторинного (споживчого) контурів, а й здійснює комплексне чотириступінчасте очищення системи. Він автоматично видаляє розчинені гази, мікробульбашки, осаджує важкий немагнітний шлам та прицільно уловлює найдрібніші феромагнітні домішки (окаліну, магнетит). Поставляється в комплекті з вбудованим манометром для оперативного візуального контролю тиску в системі.

Характеристики конструкції:

• Виконання TRF.M: унікальна комбінація гідрострілки, автоматического сепаратора мікробульбашок повітря, відвідника немагнітного шламу та блоку магнітної дешламації в єдиному надміцному корпусі.

• Унікальна тривимірна внутрішня трубка DisTube ефективно гасить турбулентність потоку, дозволяючи газам вільно підніматися у верхню камеру, а частинкам бруду — швидко випадати в осад при мінімальному постійному гідравлічному опорі.

• Інтенсивна магнітна сепарація: знімний неодимовий магнітний контур надійно фіксує металевий пил та іржу, не дозволяючи їм циркулювати системою та пошкоджувати регулюючу арматуру.

• Збільшені внутрішні накопичувальні зони для збору газів та шламу мінімізують частоту проведення сервісних робіт на великому промисловому об'єкті.

• Наявність надійного дренажного клапана забезпечує швидке промивання накопичувальної зони без зупинки циркуляції в системі.

Переваги:

• Ідеально балансує різницю витрат та температур між котловим контуром (пропозиція $Q_P$) та контуром споживачів (попит $Q_S$).

• Глибоке очищення: видаляє найменші частинки шламу від 5 мкм, бульбашки газів від 10 мкм та затримує магнітну звась.

• Технічне обслуговування, скидання повітря, шламу та очищення магнітів виконуються на ходу, без зупинки циркуляції та падіння тиску в системі.

• Виключає потребу проектування громіздких обхідних (байпасних) ліній та додаткової відсічної запірної арматури.

• Міцний корпус із вуглецевої сталі та офіційна гарантія від виробника — 3 роки.

Технічні дані:

• Робоча температура: до 120°С

• Робочий тиск: до 16 бар

• Матеріал корпусу: вуглецева сталь

• Тип з'єднання: фланцеве Ду150

• Комплектація: з вбудованим манометром та магнітним уловлювачем
